PFA 直通接头转直管 - T型
订购热线：0512-65853646
产品详情
尺寸表
INCH TYPE
| | T1 | T2 | HEX1 | HEX2 | (A) | (B) | C |
| UA-H4-TH4 | 12.7X9.53 | 12.7X9.53 | 24 | 29 | 65.3 | 33 | 25 |
| UA-H6-TH6 | 19.05X15.8 | 19.05X15.8 | 32 | 38 | 79.3 | 41 | 31 |
| UA-H8-TH8 | 25.4X22 | 25.4X22 | 41 | 49 | 93.3 | 48 | 38 |
MM TYPE
| | T1 | T2 | HEX1 | HEX2 | (A) | (B) | C |
| M12-TH4 | 12X10 | 12.7X9.53 | 24 | 29 | 65.3 | 33 | 25 |
| M19-TH6 | 19X15.8 | 19.05X15.8 | 32 | 38 | 79.3 | 41 | 31 |
| M25-TH8 | 25X22 | 25.4X22 | 41 | 49 | 93.3 | 48 | 38 |
单位:MM
所有尺寸仅供参考
"T1" 和 "T2" 为适用之管的管外径及管内径

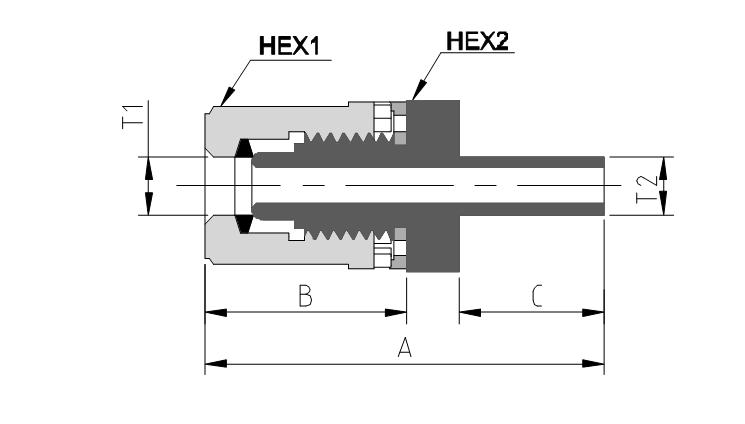

结构图
