石英管氟素接头型式
石英管氟素接头型式
订购热线：0512-65853646
产品详情
材质表
| 代号 | | | 材质 |
| 1 | Body | 本体 | PFA |
| 2 | Nut | 螺帽 | PFA |
| 3 | Ferrule | 套环 | PTFE |
| 4 | Stopper | 档板 | PFA |
| 5 | Quartz Glass Tube | 石英管 | Quartz |
| 6 | Click Gauge | 锁紧标准环 | ETFE |
| 7 | PFA Tube | PFA管 | PFA |
| 8 | Impact Ring | 破紧环 | PVDF/PPS |

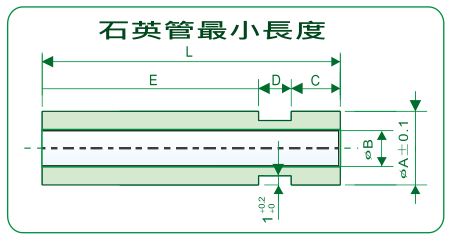

尺寸表
相关产品
| 石英管规格 | ØA | ØB | C | D | E | L |
| Ø8xØ4 | 8 | 4 | 6 | 4 | 31 | 41 |
| Ø10xØ6 | 10 | 6 | 9 | 4.5 | 26.5 | 40 |
| Ø12xØ8 | 12 | 8 | 11 | 5 | 32.6 | 48.6 |
| Ø16xØ12 | 16 | 12 | 13 | 6 | 42.4 | 61.4 |
| Ø19xØ15 | 19 | 15 | 13.5 | 6.5 | 41.6 | 61.6 |
| Ø20xØ16 | 20 | 16 | 13.5 | 6.5 | 42.5 | 62.5 |
| Ø25xØ20 | 25 | 20 | 23 | 8 | 43.75 | 74.75 |
